ZLS系列螺旋输送机
1-螺旋输送机概述
ZLS.ZGLS型螺旋输送机是冶金,电力,化工,建材,粮食等行业被广泛采用的一种机械输送设备,主要用于输送粉状,小颗粒暖和小块状物料,可水平,倾斜.它结构简单,横截面积小,造价低,操作方便,进出料口位置布置灵活,能满足多点进料,多点排料的工艺要求.
本选型样本所介绍螺旋输送机使用的环境为-200c~-500c,物料温度<=2000c,输送长度<=40m.当输送距离达40m~70m,可采用双端驱动型式.头部尾部轴承设置在壳体外,轴与壳体间密封采用填料结构,中间吊挂轴承采用滚动,滑动可以互换的二种结构形式.
螺旋输送机一般采用单向输送物料,也可实现物料的双向输送.
螺旋输送机不宜输送易变质,粘性大的,易结块的物料,因为这些物料在输送时会黏结在螺旋叶片上,造成物料的堵塞和功率消耗的增大,是设备不能正常工作.
2-螺旋输送机输送能力近似计算公式:
Q=47D2ntΦρC(t/h)
:式中:
D--螺旋输送机直径
n—螺旋轴转速
t—螺距,m
Φ—物料充填系数
Ρ—物料松散密度t/ m3
C—输送机倾角系数
ZLS,ZGLS螺旋输送机近似输送量
螺旋直径(mm) | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 |
螺距(mm) | 160 | 200 | 250 | 300 | 355 | 400 | 450 | 500 |
转速(r/min) | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 |
输送量(m3/h) | 8 | 14 | 24 | 34 | 64 | 100 | 145 | 208 |
转速(r/min) | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 |
输送量(m3/h) | 7 | 12 | 20 | 26 | 52 | 80 | 116 | 165 |
转速(r/min) | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 |
输送量(m3/h) | 6 | 10 | 16 | 21 | 41 | 64 | 94 | 130 |
转速(r/min) | 50 | 50 | 45 | 40 | 36 | 32 | 25 | 20 |
输送量(m3/h) | 4 | 7 | 13 | 16 | 34 | 52 | 80 | 110 |
3-功率近似计算公式:
(1)轴功率的近似计算公式:
P={Q(ωL+H)/367}+DL/20
式中Q—输送量,T/h
ω----物料阻率系数,(1.2~4)
L---螺旋输送机长度,m
D----螺旋输送机直径,m
H----螺旋输送机倾斜布置时的垂直高度,m
(2)电动机功率:
P=P0/η (Kw)
式中η----驱动装置总效率,一般取0.75~0.9
(考虑到物料阻率系数,机械阻率等众多因素的影响,为保证其使用性能,算功率值根据具体情况一般适当放大取整)
4-特别说明
(1)ZLS160总长小于4000mm不设中间吊轴承;ZLS200.ZLS250总长小于5000mm不设中间吊轴承;其余型号总长小于6000mm不设中间吊轴承.
(2)ZGLS160总长小于4000mm不设中间吊轴承;ZGLS200.ZGLS250总长小于5000mm不设中间吊轴承;其余型号总长小于6000mm不设中间吊轴承.

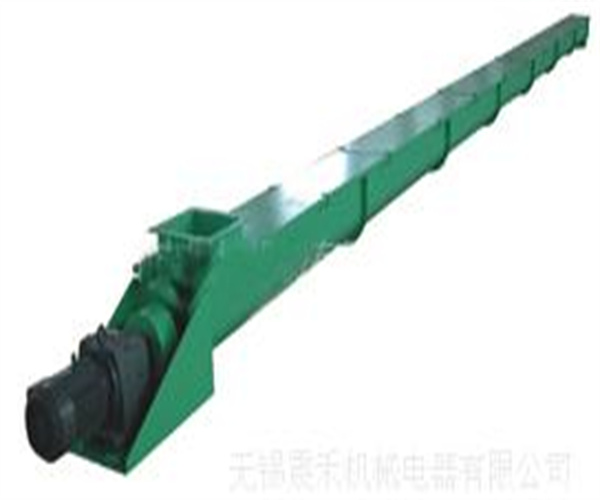

ZLS螺旋输送机
我公司生产的ZLS型螺旋输送机采用JB/T7679-45标准设计制造,并可根据实际情况做适当的设计调整。
ZLS螺旋输送机的外形尺寸表(mm)
型号/尺寸 |
LS160 |
LS200 |
LS250 |
LS315 |
LS400 |
LS500 |
LS630 |
LS800 |
e |
350 |
370 |
410 |
410 |
430 |
480 |
520 |
560 |
F |
2200 |
2400 |
2620 |
2620 |
3200 |
3200 |
3200 |
3200 |
E |
3000 |
3000 |
3875 |
4080 |
4120 |
4120 |
4120 |
4150 |
G |
根据实际情况选配 | |||||||
W |
1800 |
1800 |
2100 |
2200 |
3200 |
3200 |
3200 |
3200 |
Y |
190 |
195 |
204 |
225 |
225 |
230 |
260 |
320 |
K |
240 |
240 |
300 |
300 |
380 |
360 |
400 |
480 |
L |
95 |
130 |
155 |
185 |
225 |
285 |
340 |
380 |
Q |
302 |
342 |
392 |
457 |
542 |
642 |
772 |
942 |
P |
190 |
230 |
280 |
345 |
430 |
530 |
660 |
830 |
H |
160 |
200 |
200 |
240 |
320 |
420 |
530 |
700 |
V |
200 |
240 |
260 |
320 |
400 |
500 |
630 |
800 |
m1 |
2200 |
2250 |
2550 |
2550 |
3300 |
3300 |
3400 |
3400 |
m2 |
2000 |
2000 |
2400 |
2400 |
3000 |
3000 |
3000 |
3000 |
m3 |
根据实际情况选配 | |||||||
m4 |
2050 |
2050 |
2250 |
2250 |
2950 |
2900 |
2800 |
2650 |
J |
20 |
20 |
30 |
40 |
40 |
40 |
50 |
50 |
